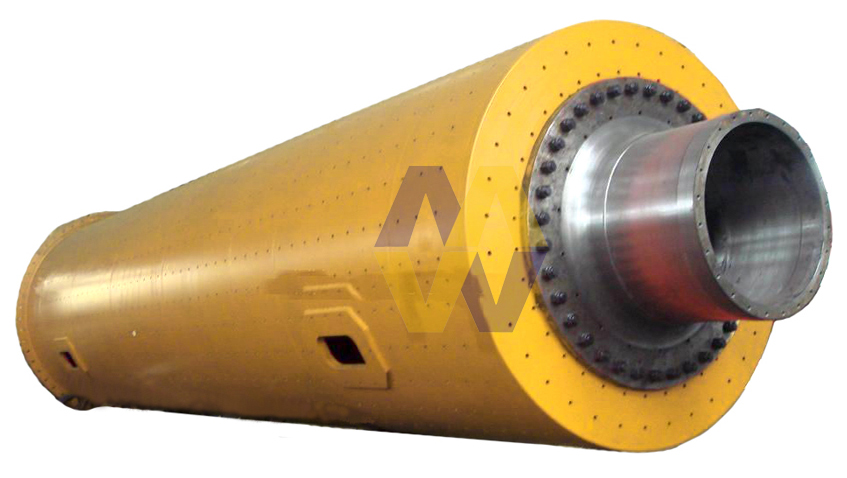

原料磨簡介：
原料球磨機主要用于水泥廠成品及原料的粉磨，也適用于冶金、化工、電力等工礦企業粉磨各種礦石及其他可磨性物料。可用于開流粉磨，也適用于與選粉機組成的循環圈流粉磨。原料磨使用范圍廣泛、操作簡便。
原料球磨機具有對物料適應性強、能連續生產、破碎比大、易于調整粉磨產品的細度等特點。它既能干法生產也可以濕法生產，也可以粉磨與烘干同時進行作業。
結構特點：
1. 在大端蓋和出料系統采用了獨特的流線型設計，降低了通風阻力，增大了有效容積，易于出料，提高了磨機產量；
2. 原料磨機為單倉結構，磨內襯板進行組合設計，針對原料磨內不同階段采用不同的襯板結構，大大提高了粉磨效率；
3. 原料磨內工作壓為負壓，有效地防止了漏粉現象的發生；
4. 原料磨內采用了保溫措施，對物料的烘干能力達到6％～8％；
5. 原料磨機電控預留DCS接口，滿足用戶集中控制的。
主要技術參數:
規格 Spec. （m） | 轉速 Rotary speed （r/min） | 入料粒度 Feed size （mm） | 生產能力 Capacity （t/h） | 研磨體裝載量 Load of grinding media （t） | 主電機 Main motor | 主減速器Main reducer | 重量 (不含電機減速機) Weight (exclude motor and reducer) （t） | |||
型號 Model | 功率 Power（kw） | 轉速 Speed （r.p.m） | 型號 Model | 速比 Speed ratio | ||||||
| Φ2.2×7 | 21.4 | ≤25 | 20～25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 41 |
| Φ2.2×13 | 21.6 | ≤25 | 33-37 | 58-60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 95 |
| Φ2.4×8 | 20.91 | ≤25 | 25-28 | 39-42 | JR1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
| Φ2.4×10 | 20 | ≤25 | 38-40 | 50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 92.4 |
| Φ2.6×10 | 20.6 | ≤25 | 40-42 | 62-65 | YR800-8/1180-8 | 800 | 740 | JDX710 | 6.3 | 133 |
| Φ3×9 | 19.13 | ≤25 | 50-55 | 76-80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 137 |
| Φ3.2×9 | 18.3 | ≤25 | 60-70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 157 |
| Φ3.5×10 | 17.3 | ≤25 | 75-80 | 87 | YR1250-8/430 | 1600 | 740 | JDSX1000 | 6.3 | 210 |
| Φ3.8×7.5 | 16.7 | ≤20 | 85 | 85 | YR710-8 | 1600 | 740 | JDX900 | 5.6 | 218 |
| Φ4.6×10 (中心傳動 central-driven) | 15.1 | ≤25 | 195 | 190 | YRK1000-8 | 3350 | 740 | JS150-B | 315 | |
