回轉烘干機主要用于建材行業或治金行業的礦渣、粘土、煤粉，金屬選礦業浸出渣等物料的烘干。為了控制烘干機的溫度，在進出料裝置上配置熱電偶，通過溫度表可顯示烘干機進出料端的溫度變化，為更好地控制筒體內的工作溫度（一般350-380度）提供了依據。

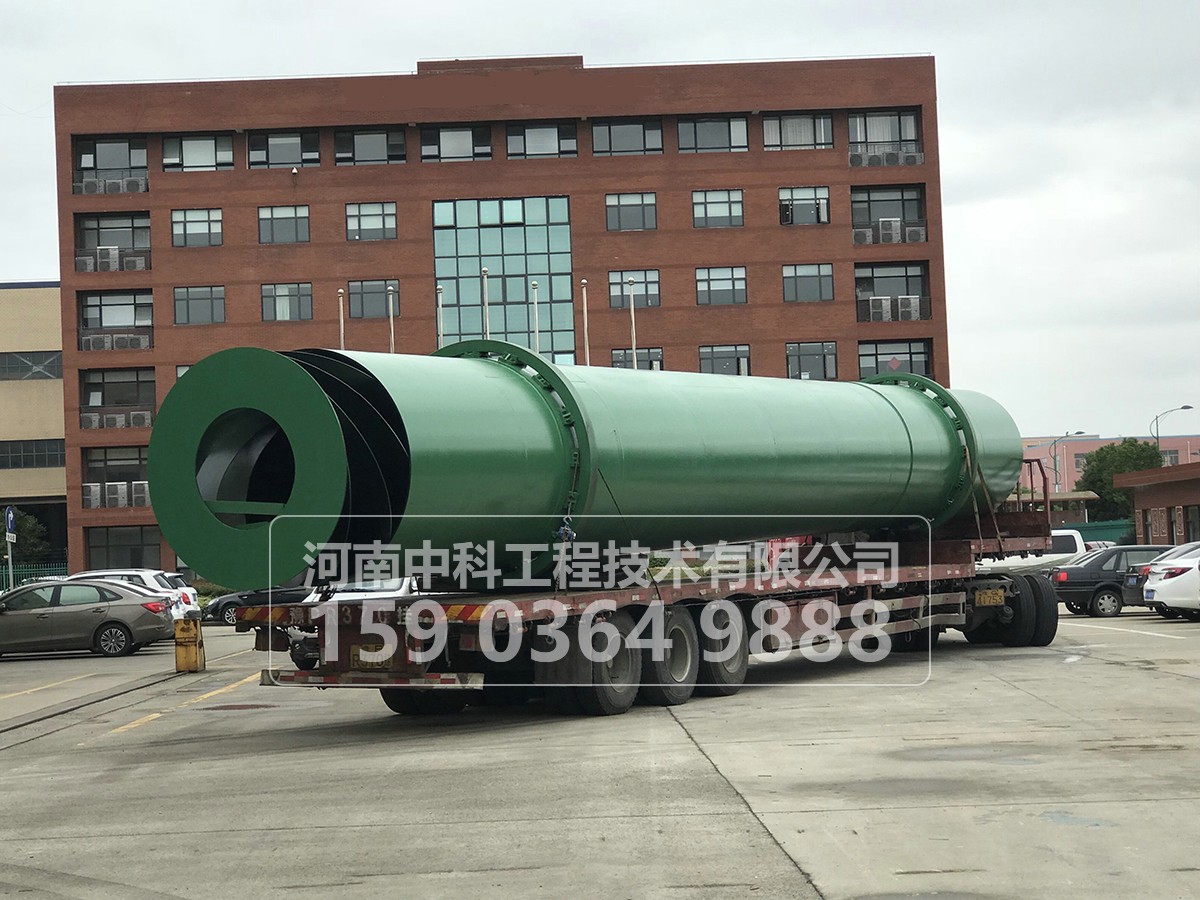

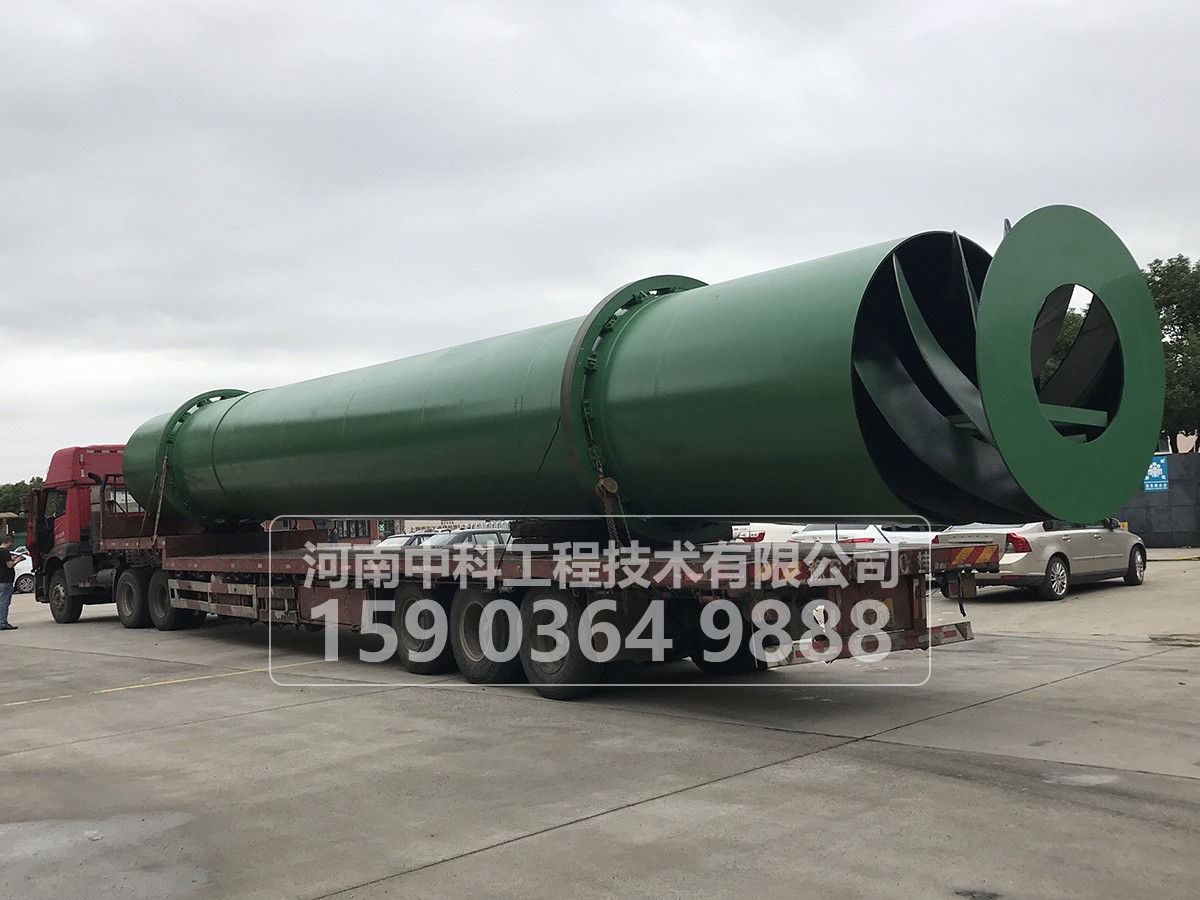

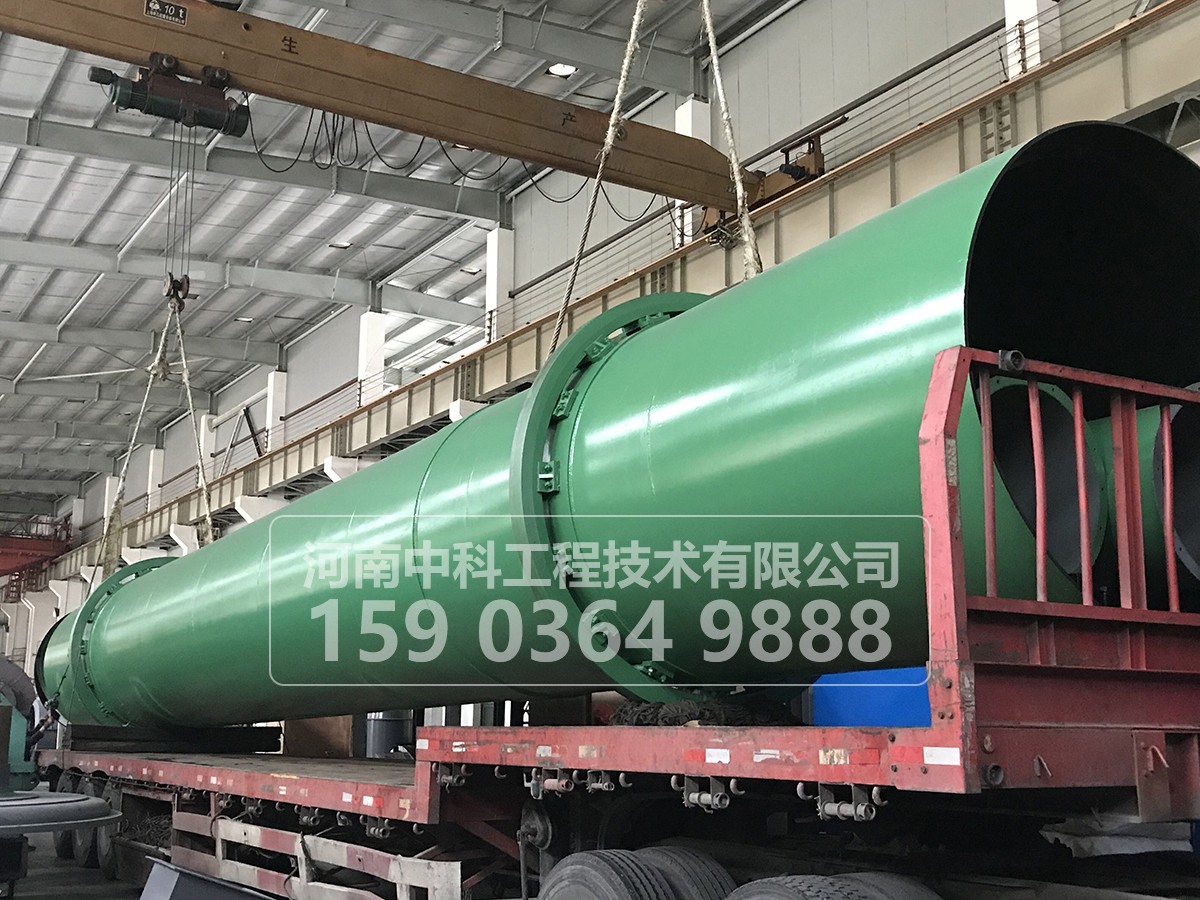

該機主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。我廠烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能,能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，達到充分利用熱能的目的。我廠烘干機選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。
烘干機工作原理：
烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
| 產品規格 Spec. （m） | 生產能力 Capacity （t/h） | 主機電 Main motor | 主減速機 Main reducer | 重量 Weight（t） | ||
| 功率 Power (kw) | 型號 Model | 型號 Model | 速比 Ratio | |||
| Φ1.2×10 | 6-8 | 7.5 | Y160M-6 | ZL50-16-1 | 31.5 | 12.5 |
| Φ1.5×12 | 8-12 | 15 | Y180L-6 | JZQ500-III-2F | 31.5 | 16.5 |
| Φ1.5×15 | 12-16 | 18.5 | Y200L-6 | JZQ500-III-2F | 31.5 | 18 |
| Φ1.8×12 | 18-20 | 18.5 | Y200L-6 | ZQ50-16II-2 | 31.5 | 20 |
| Φ2.2×12 | 22-28 | 22 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
| Φ2.2×14 | 26-30 | 22 | Y160L-6 | JZQ750-III | 31.5 | 40 |
| Φ2.4×14 | 30-35 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
| Φ2.4×18 | 35-40 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
| Φ2.4×20 | 38-42 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
| Φ2.8×20 | 43-50 | 45 | Y280S-6 | ZL85-13-1 | 27.16 | 71 |
| Φ3×20 | 45-55 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
| Φ3×25 | 58-70 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 93 |
| Φ3.2×25 | 75-90 | 90 | Y315M-6 | ZSY315-22-Ⅱ | 22.4 | 156 |
| Φ3.6×25 | 95-110 | 160 | Y355L1-4 | ZSY500-35 | 35.5 | 170 |
| Φ3.6×28 | 80-140 | 200 | Y355L2-4 | ZSY500-35 | 35.5 | 180 |
